Hidalgo-Mayo, Hernández-Orozco, and Perigó-Román: Períodos de retorno para las inundaciones costeras y los eventos extremos de viento y oleaje en la costa nororiental de Cuba

INTRODUCCIÓN

La variabilidad y el cambio climático han incrementado la tendencia de los peligros naturales desde inicios del siglo XXI, destacándose las inundaciones costeras en los pequeños estados insulares, fundamentalmente al paso de ciclones tropicales (Stocker et al., 2013). En el caso de Cuba, en los últimos diez años (2008-2017) se han producido inundaciones costeras fuertes a lo largo y ancho de nuestro archipiélago, las cuales han llegado a ser las más intensas de los registros en varias provincias: Gustav (2008), Isla de la Juventud; Ike (2008), Sandy (2012) y Matthew (2016) costa norte y sur de la región oriental; e Irma (2017) costa norte de Ciego de Ávila, Villa Clara y Matanzas (Hidalgo et al., 2016, 2017; Insmet, 2017).

Aunque desde inicios de la segunda década del presente siglo se han incrementado y extendido de forma significativa las investigaciones sobre el estudio de las inundaciones costeras a varias regiones de nuestro país (Hidalgo & Mitrani, 2012 y 2015, Mitrani et al., 2012 y 2016, Hidalgo et al., 2016 y 2017; Povea & Mitrani, 2016; González et al., 2017; Córdova et al., 2018); todo lo contario ha ocurrido en el estudio de los regímenes extremos de viento y oleaje en zonas costeras, ya que las últimas publicaciones consultadas sobre este tema datan de los años ´90 (Salas et al., 1992; Salas & Mitrani, 1992; Pérez, 1994; Mitrani & Salas, 1998; Mitrani et al., 1999).

A nivel internacional varios son los investigadores que han estudiado esta temática, (Caires & Sterl, 2005; Vinoth & Young, 2011) realizaron estimaciones globales de los regímenes extremos de viento y oleaje empleando el método POT (Peak Over Threshold) a partir de del reanálisis ERA-40 y de mediciones de altímetros satelitales respectivamente; mientras que (Mazas et al., 2014) aplicando este propio procedimiento realizó una selección de las mejores distribuciones de probabilidad que pueden ser empleadas en el estudio de casos de sobreelevación del nivel por surgencia, determinando que la de Poisson da muy buenos resultados para estos casos. Por otro lado, (Aarnes et al., 2012) calcularon el período de retorno para 100 años de la altura significativa de la ola en el noreste del Atlántico Norte a partir de la Teoría General de los Valores Extremos.

Como es conocido, en los últimos años la frecuencia de los huracanes y los eventos extremos asociados a los mismos se ha incrementado sobre nuestro archipiélago, tanto en frecuencia como en intensidad (Ballester et al., 2010; Mitrani et al., 2016). De esta manera, se impone actualizar el cálculo de los períodos de retorno de los fuertes vientos y la altura máxima de la ola de (Salas et al., 1992; Salas & Mitrani, 1992; Pérez, 1994; Mitrani & Salas, 1998; Mitrani et al., 1999), las cuales en su momento tuvieron un valor teórico y práctico, pero que producto al incremento de la frecuencia de los fenómenos meteorológicos extremos no se corresponden con la realidad actual ni permiten elaborar planes de protección eficaces para obras costeras. De esta manera el objetivo de la presente investigación radica en el cálculo de los períodos de retorno para los eventos de inundación costera, así como el viento máximo y el oleaje extremo para la costa norte de la región oriental de Cuba, a partir de los datos meteorológicos existentes que reflejen la variabilidad climática actual y mediante el empleo de los métodos estadísticos actualizados y empleados por parte de la comunidad científica internacional para este fin.

MATERIALES Y MÉTODOS

Región de estudio

La costa norte de región oriental de Cuba presenta una plataforma estrecha abierta a los vientos del primer cuadrante, particularmente a los del NE-ENE. A través del archipiélago de las Bahamas existen pasos (Crooked, Mayaguana y Caicos) que permiten el tránsito del oleaje con suficiente energía para que la ruptura de este se produzca, libremente, sobre esta parte del país (ver figura 1). En esta zona son propicias las inundaciones costeras por rompiente de oleaje, siendo las ciudades más expuestas Baracoa y Gibara (Hernández et al., 2002; Hidalgo & Mitrani, 2012 y 2015; Hidalgo et al., 2017), las cuales en los últimos años se han sido afectadas por eventos de inundación moderados y fuertes asociados al paso de los huracanes Ike (2008), Matthew (2016) e Irma (2017) (Hidalgo et al., 2016, 2017).

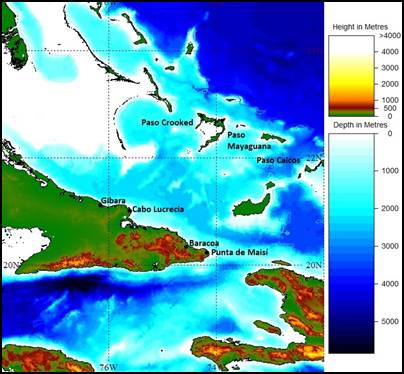

Figura 1

Región de estudio. Elaborado a partir de información del Atlas GEBCO (British Oceanographic Data Center, 2009).

Según (Lecha et al., 1994) en las estaciones meteorológicas de Cabo Lucrecia y Punta Maisí predominan los vientos del NE-E (más del 70% de los casos). Estudios recientes, tales como (Insmet, 2012) tomando como base el período 1979-2008 determinaron que la velocidad promedio del viento anual para ambas estaciones se encuentra entre 15-16 km/h, mientras que en la dirección predominante (NE-E, representa entre el 50%-70% de los casos anuales) estos valores ascienden hasta 20 km/h; en tanto (Roque et al., 2018) concluyeron que las mencionadas estaciones son las que mejor experimentan la influencia del Anticiclón Subtropical del Atlántico Norte, al no verse perturbado el flujo sinóptico por la fricción superficial.

En el caso particular de Cabo Lucrecia (Hidalgo & Mitrani, 2015) determinaron que el régimen normal del viento conlleva a que habitualmente el estado de la superficie marina según la escala Douglas sea de fuerza 3-4 (0.5-2.5 m) en más de la mitad de las observaciones anuales. Los valores de esta variable solo son superiores al paso de los ciclones tropicales, así como en la combinación de anticiclones migratorios con las bajas extratropicales, lo que provoca en ocasiones eventos de inundación significativos, principalmente, en las ciudades de Baracoa y Gibara (Hernández et al., 2002; Hidalgo et al., 2016).

Datos

Como fuentes de información se emplearon los datos de las estaciones meteorológicas costeras de Cabo Lucrecia y Punta de Maisí (ver figura 1), así como la cronología y clasificación de las inundaciones costeras para las ciudades de Baracoa y Gibara (Hernández et al., 2002; Hidalgo & Mitrani, 2012 y 2015, Hidalgo et al., 2016 y 2017). Además del reanálisis atmosférico NCEP/NCAR de la NOAA y la base de datos de huracanes del Centro Nacional de Huracanes de los Estados Unidos radicado en Miami, Hurdat 2.

Tabla 1

Fuentes de información meteorológicas y oceánicas empleadas.

Tipo de Información	Período	Fuente	Observaciones
Velocidad máxima del viento a 10 m de altura	1992-2012	Estación meteorológica de Cabo Lucrecia	Datos faltantes (160, 2.13% del total)
Velocidad máxima del viento a 10 m de altura	1983-2017	Estación meteorológica de Punta de Maisí	Datos faltantes (559, 4.57% del total)
Cronología y clasificación de inundaciones costeras Gibara.	1960-2017	(Hidalgo y Mitrani, 2012 y 2015; Hidalgo et. al., 2016; Hidalgo, Mitrani y Pérez, 2017)	17 eventos de inundación: 9 ligeras, 6 moderadas y 2 fuertes.
Cronología y clasificación de inundaciones costeras Baracoa.	1960-2017	(Hernández, Vega y Casals, 2002; Hidalgo et. al., 2016; Hidalgo, Mitrani y Pérez, 2017)	47 eventos de inundación: 27 ligeras, 15 moderadas y 5 fuertes.
Reanálisis Hurdat 2	1960-2017	http://www.nhc.noaa.gov	Variables: latitud, longitud, viento máximo y presión central.
Reanálisis NCEP/NCAR	1960-2017	http://www.esrl.noaa.gov	Variables: SLP, u, v.

De acuerdo a (Hidalgo et al., 2017) para la ciudad de Gibara las inundaciones costeras moderas y fuertes ocurren cuando el alcance horizontal del agua de mar tierra adentro se encuentra entre 250-500 m o son superiores a 500 m respectivamente. En el caso de Baracoa estas intensidades están dadas cuando la penetración del mar alcanza la Calle Maceo o avanza más allá de la misma (Hidalgo et al., 2016).

Métodos estadísticos para el estudio de los regímenes extremos

El análisis extremo de los regímenes de viento, oleaje y los eventos de inundación costera se centra en la caracterización estadística para largas series temporales de estas tres variables para una región determinada. Es decir, son un subconjunto de datos dentro del total de los registros (boyas meteorológicas, estaciones meteorológicas costeras, datos de reanálisis, cronologías, etc.). El fin de estos estudios es determinar las acciones de diseño a soportar por una obra marítima determinada en función de su vida útil.

Desde el punto de vista probabilístico los eventos extremos deben ser independientes, o sea que no estén asociados a una misma situación meteorológica. Los mismos, generalmente, están referidos a valores máximos anuales, los cuales están estrechamente relacionados con los períodos de retorno (probabilidad esperada de que un evento iguale o exceda un valor determinado, por ejemplo una vez en 10 años o 0.1) (Goda, 2000; USACE, 2006; Wilks, 2011).

Según (Wilks, 2011), la Teoría General de los Valores Extremos (GEV por su siglas en inglés), está basada en las distribuciones de probabilidad de Gumbel (Fisher- Tippet I o FT I), Weibull o Fréchet (Fisher- Tippet II o FT II). En el caso de zonas marinas (WMO, 1994; Goda, 2000; USACE, 2006; Caires, 2011) concuerdan en emplear para el viento máximo y la altura de la ola significativa la distribución de Gumbel, la que será empleada en esta investigación.

Los dos métodos más utilizados para determinar el régimen extremo según (Goda, 2000; USACE, 2006; Caires, 2011), son el de los máximos anuales a partir de la GEV y el POT (Peak Over Thresohold por su siglas en inglés). En el primero de ellos a partir de una serie de observaciones se selecciona el valor máximo anual; mientras que en el segundo se determinan el(los) valor(es) umbral(es) que hayan afectado de forma significativa a una región determinada. En ambos casos los análisis deben realizarse para series de observación mayores a 20 años (USACE, 2006). En esta investigación se empleará solamente el método de los máximos anuales, ya que para el POT se necesitan series de medición de altura de la ola, variable que no está disponible en el Servicio Meteorológico Nacional cubano.

Para el método de los máximos anuales la distribución de Gumbel según (USACE, 2006) y los coeficientes tienen las siguientes expresiones:

F (x) = e x p [- e x p [\frac{x - B}{A}]] (1)

A = 0.779 s; B = \bar{x} - 0.45 s (2)

Donde:

$\bar{x,} s$ : Media y desviación estándar muestral respectivamente.

$e$ : Base de los logaritmos neperianos (2.71828).

Al no contar con datos de altura de la ola significativa, el valor de esta variable se calculó a partir de las formulaciones para aguas profundas que aparecen en (USACE, 2006):

H_{m 0} = 0.0115 \cdot V^{1.23} \cdot F^{0.5} (3)

Donde

$H_{m 0}$ : Altura espectral de la ola (m). Según (USACE, 2006) la altura de la ola significativa (Hs) es el 95% del valor de $H_{m 0}$ .

$V$ : Velocidad del viento en m/s.

$F$ : Longitud del fetch en kilómetros. Fue estimado a partir de la circulación del sistema meteorológico que estuviera generando inundaciones costeras en ese momento, a partir de la variables presión a nivel del mar y velocidad y dirección del viento obtenidos de la los reanálisis atmosféricos NCEP/NCAR.

Mientras que en el caso particular de ciclones tropicales se determinó a partir del valor estimado por los observadores de las estaciones meteorológicas de Cabo Lucrecia y Punta de Maisí, o las reportadas en los eventos de inundación ocurridos en las ciudades de Gibara y Baracoa, de acuerdo a (Hidalgo et al., 2016).

Para el caso particular de las inundaciones costeras, (USACE, 2006; Wilks, 2011) recomiendan el uso de la distribución de Poisson, cuando la frecuencia observada sea inferior a 0.1 y el tamaño de la muestra superior a 50. La expresión matemática de esta función es:

P (x) = \frac{e^{- λ} \cdot λ^{x}}{x!} (4)

Donde:

$P (x)$ : Probabilidad de ocurrencia del evento n-ésimo.

$λ$ : Promedio del número de eventos por años.

$x$ : Número de eventos en el período de observación.

Bondad de ajuste y períodos de retorno

Para determinar si la distribución de probabilidad escogida es idónea se emplearon las pruebas no paramétricas de Kolmogorov- Smirnov (K-S) y Pearson $χ^{2}$ para variables continuas (distribución de Gumbel para viento máximo y altura significativa de la ola) y discretas (distribución de Poisson para los eventos de inundación costera) respectivamente de acuerdo a (Wilks, 2011). La prueba Pearson $χ^{2}$ según (Dowdy et al., 2004) tiene la siguiente expresión:

χ^{2} = \sum_{i = 1}^{k} \frac{{(F o_{i} - F e_{i})}^{2}}{F e_{i}} = \sum_{i = 1}^{k} \frac{{(F o_{i} - n \cdot P_{i})}^{2}}{n \cdot P_{i}} (5)

Donde:

$i$ : Clase (i=1,2,…,k).

$k$ : Cantidad de clases.

$m$ : Cantidad de parámetros que se necesitan estimar, como es solamente (λ, media de la distribución) m=1.

$F o_{i}$ : Frecuencia observada de la clase i.

$F e_{i}, P_{i}$ : Frecuencia estimada y probabilidad estimada de la clase i respectivamente.

$n$ : Tamaño de la muestra.

Si $χ^{2} > χ_{m - k - 1; α}^{2}$ (distribución $χ^{2}$ con m-k-1 grados de libertad y un nivel de significación $α$ se rechaza la hipótesis nula, o sea que la distribución escogida no es adecuada.

Aunque la prueba Pearson $χ^{2}$ tiene limitaciones para cuando la frecuencia observada es menor que cinco y hay pocas clases, autores como (Cochran, 1954; Dickinson & Chakraborti, 2003; Dowdy et al., 2004) recomiendan su uso siempre y cuando la frecuencia esperada sea mayor a 1. Si la distribución tiene un solo grado de libertad (Dowdy et al., 2004) recomiendan realizar la corrección de Yates a la ecuación (5) de la siguiente forma:

χ^{2} = \sum_{i = 1}^{k} \frac{{(| F o_{i} - F e_{i} | - 0.5)}^{2}}{F e_{i}} (6)

En el caso de la prueba no paramétrica K-S para una sola muestra se calcula según (Wilks, 2011) como:

D_{n} = m a x | F_{n} (x) - F (x) | (7)

Donde:

$F_{n} (x)$ : Es la frecuencia o probabilidad empírica acumulada.

$F (x)$ : Es la probabilidad teórica acumulada.

Si $D_{n} > C_{α}$ , se rechaza la hipótesis nula, o sea que la distribución escogida no es la mejor, la cual según (Wilks, 2011) se determina a partir de la siguiente expresión:

C_{α} = \frac{K_{α}}{\sqrt{n} + 0.12 + \frac{0.11}{\sqrt{n}}} (8)

Donde:

$K_{α}$ : Es un coeficiente numérico que toma los valores de 1.358 y 1.628 para los niveles de significación del 5% y 1% respectivamente (Wilks, 2011).

$n$ : Tamaño de la muestra.

Aunque matemáticamente es posible calcular períodos de retorno relativamente largos (por ejemplo una vez en 50 años o en 100 años), de acuerdo a (USACE, 2006) el nivel de confianza de estos cálculos disminuye a medida que el período supera, aproximadamente, entre dos y tres veces el tamaño de la muestra. En la elaboración de planes de contingencia este es un término de mucha utilidad a la hora de adoptar coeficientes de seguridad altos, así como para prevenir daños mayores en estructuras como consecuencia de los fenómenos extremos que probablemente ocurran durante la vida útil de las mismas (Goda, 2000). Matemáticamente el período de retorno según (USACE, 2006) se calcula de la siguiente manera:

T_{r} = \frac{1}{1 - P_{a}} (9)

Donde:

$T_{r}$ : Período de retorno en años.

$P_{a}$ : Probabilidad acumulada.

Según (WMO, 1994), el intervalo de confianza para la estimación del período de retorno se determina de acuerdo a las siguientes expresiones:

X_{T} \pm t (α) \cdot \sqrt{1 + 1.14 K_{T} + 1.1 K_{T}^{2}} \cdot \frac{s}{\sqrt{n}} (10)

K_{T} = (\frac{\sqrt{6}}{π}) (0.5774 + l n l n [\frac{T_{r}}{T_{r} - 1}]) (11)

Donde:

$X_{T}$ : Valor de la variable que excede al período de retorno.

$t (α)$ : Probabilidad en función del intervalo de confianza, 1.960 y 1.645 para el 95% y el 90% respectivamente.

$K_{T}$ : Factor de corrección que depende del período de retorno.

RESULTADOS Y DISCUSIÓN

Eventos extremos de viento, oleaje e inundaciones costeras

Los regímenes extremos de viento, oleaje e inundaciones costeras para la región de estudio ocurren al paso de los ciclones tropicales (figura 2) y la combinación de las bajas extratropicales y los anticiclones migratorios (figura 3) (Hernández et al., 2002; Hidalgo & Mitrani, 2012; Hidalgo et al., 2016), fundamentalmente estos últimos en presencia del evento El Niño- Oscilación del Sur (ENOS), debido al descenso en latitud del chorro subtropical. Para la ciudad de Gibara las inundaciones costeras moderadas y fuertes ocurren con altura significativa de la ola de 4.5 m independientemente de la fase de la marea astronómica (Mitrani et al., 2012; Hidalgo et al., 2016), mientras que para Baracoa este valor es de 3.5 m (Hernández et al., 2002; Hidalgo et al., 2016).

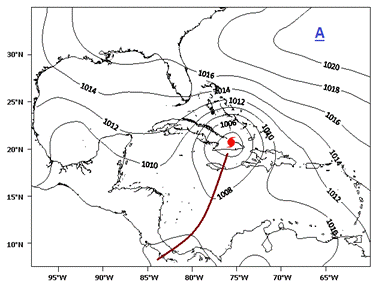

Figura 2

Patrón sinóptico típico en el nivel de superficie (ciclón tropical, vaguada asociada al mismo y anticiclón de las Azores- Bermudas) que generan inundaciones costeras en la costa nororiental de Cuba.

Aunque en el patrón sinóptico de la figura 3 (combinación de bajas extratropicales con anticiclones migratorios), (Lapinel, 1989) considera la afectación por frentes fríos y el anticiclón migratorio como Tipos de Situaciones Sinópticas independientes, en la presente investigación se consideran como un todo, ya que ambos forman parte de la evolución temporal de los sistemas sinópticos extratropicales que afectan a Cuba (trayectoria de las bajas extratropicales en el flujo del oeste a través del chorro subtropical desde el centro de los Estados Unidos hasta el Océano Atlántico). La combinación de ambos sistemas es lo que trae consigo un fuerte gradiente de presión y por ende un incremento de la velocidad del viento, generando trenes de olas que pueden durar varias horas (ejemplo de ello fue la inundación costera ocurrida en la ciudades de Baracoa y Gibara los días 12 y 13 de octubre de 1982, con una duración de más de 24 h (Hidalgo et al., 2016)).

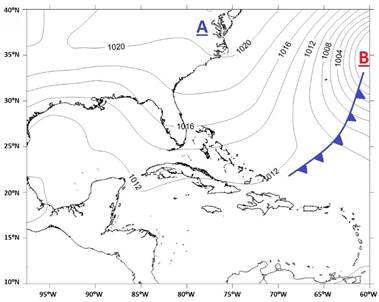

Figura 3

Patrón sinóptico típico en el nivel de superficie (combinación de una baja extratropical y un anticiclón migratorio) que generan inundaciones costeras en la costa nororiental de Cuba.

Períodos de retorno para los eventos de inundación costera y los regímenes extremos de viento y oleaje

El período de retorno para las inundaciones costeras se calculó para las tres categorías, aunque es conocido que son los eventos moderados y fuertes los que ocasionan las mayores afectaciones en el archipiélago cubano (Mitrani et al., 2012 y 2016, Hidalgo et al., 2016 y 2017). Sin embargo, (Hidalgo & Mitrani, 2015) concluyeron que de acuerdo a las proyecciones del IPCC relacionadas con el ascenso del nivel medio del mar, los episodios de inundación de carácter ligero pudieran llegar a ser moderados, y estos a su vez ser fuertes, así como que podrían ocurrir inundaciones costeras en los próximos años con alturas de las olas inferiores a los registros actuales.

En el período 1960-2017 ocurrieron 17 eventos de inundación para Gibara y 47 para Baracoa con valores medios de 0.293 y 0.810 eventos por años respectivamente. La aplicación de la distribución de Poisson para ambos casos fue significativa mediante la prueba de bondad de ajuste X ² con un nivel de significación del 5% y un grado de libertad (X ² _1;0.05=3.84), arrojando que es de esperarse un evento de inundación en un mismo año ocurra en Baracoa cada dos años y en Gibara cada cuatro. Aunque la muestra cuenta para su análisis con pocas clases y frecuencias esperadas inferiores a cinco, se aplicaron los criterios y correcciones expuestos en la sección de Materiales y Métodos de (Cochran, 1954; Dickinson & Chakraborti, 2003; Dowdy et al., 2004), los cuales se cumplen ya que las frecuencias esperadas siempre son superiores a 1.

Tabla 2

Períodos de retorno de las inundaciones costeras para las ciudad de Gibara y Baracoa en la costa nororiental de Cuba.

Casos/año	Gibara					Baracoa
Casos/año	Fo	Pe	Fe	Pa	Tr	Fo	Pe	Fe	Pa	Tr
0	41	0,7459	43,2648	0,7459	--	19	0,4447	25,7929	0,4447	--
1	11	0,2186	12,6811	0,9646	3,9	23	0,3604	20,9011	0,8051	1,8
2 o más	3	0,0320	1,8584	0,9966	28,2	8	0,1460	8,4686	0,9511	5,1
Bondad de Ajuste	$χ^{2} = 0.4035$					$χ^{2} = 1.6577$

Donde:

Fo: Frecuencia observada

Pe: Probabilidad calculada de acuerdo a función de distribución de Poisson.

Fe: Frecuencia estimada.

Pa: Probabilidad acumulada de acuerdo a la distribución de Poisson.

Tr: Período de retorno.

La diferencia en el período de retorno para ambas ciudades está dada porque el valor umbral de la altura significativa de la ola para la ocurrencia de los eventos de inundación en Baracoa es de 2.5 m, mientras que para Gibara es de 3.5 m (Hernández et al., 2002; Hidalgo & Mitrani, 2012; Hidalgo et al., 2016), esto está dado por la condiciones físico- geográficas y no por la intensidad de los sistemas meteorológicos que afectan a ambas ciudades que son similares según (Hidalgo et al., 2016 y 2017). Además, la ciudad primada de Cuba está más expuesta y a su vez es más vulnerable a este tipo de evento meteorológico extremo.

Tabla 3

Períodos de retorno de los vientos fuertes y de la altura significativa de la ola de acuerdo al método de los máximos anuales para la costa nororiental de Cuba.

Período de Retorno	Velocidad máxima del viento		Altura significativa de la ola
Período de Retorno	Punta de Maisí	Cabo Lucrecia	Punta de Maisí	Cabo Lucrecia
1/10	120±25 km/h	130±35 km/h	6±1.0 m	6±1.6 m
1/25	145±30 km/h	160±50 km/h	7±1.4 m	8±2.2 m
1/50	160±40 km/h	180±60 km/h	8±1.6 m	9±2.6 m

Para el viento máximo y la altura significativa de la ola la distribución de Gumbel resultó adecuada para ambas estaciones de acuerdo a la prueba de Kolmogorov- Smirnov para el nivel de significación del 5%, excepto en el viento máximo para Punta Maisí que lo fue para 1%. De acuerdo al método de cálculo empleado y para un intervalo de confianza del 95% es de esperarse al menos una vez en cincuenta años un viento máximo sostenido de 160 km/h y 180 km/h, así una altura de la ola de 8 m y 9 m con errores de 40 km/h y 60 km/h y 1.6 m y 2.6 m para para las estaciones de Punta de Maisí y Cabo Lucrecia respectivamente.

Tabla 4

Estadígrafos, coeficientes y medidas de la bondad de ajuste empleados en el cálculo de los períodos de retorno del viento máximo y la altura significativa de ola por intermedio de la distribución de Gumbel para la costa nororiental de Cuba.

Parámetros	Velocidad del viento		Altura de la Ola
	Punta de Maisí	Cabo Lucrecia	Punta de Maisí	Cabo Lucrecia
	76.7 km/h	73.5 km/h	4.4 m	3.6 m
s	33.1 km/h	40.9 km/h	1.4 m	2.1 m
A	25.8 km/h	31.9 km/h	1.1 m	1.6 m
B	61.8 km/h	55.1 km/h	3.7 m	2.6 m
Bondad de Ajuste	C_α=5%=0.2243 C_α=1%=0.2689	C_α=5%=0.2873 C_α=1%=0.3444	C_α=5%=0.2243 C_α=1%=0.2689	C_α=5%=0.2591 C_α=1%=0.3507
D _n	0.2534	0.2271	0.0861	0.0975

Aunque no existen diferencias significativas entre los períodos de retorno para el viento máximo y la altura significativa de la ola para Cabo Lucrecia y Punta de Maisí (5 km/h y 1 m), los intervalos de confianza si presentan marcados contrastes, los cuales están dados por la mayor variabilidad para ambas variables existentes en Cabo Lucrecia, aunque los valores medios sean mayores para Punta de Maisí. Esto conlleva a que las acciones de manejo costero para la provincia de Holguín tengan que ser más conservadoras que las que se realicen a la costa norte de Guantánamo.

Los períodos de retorno obtenidos en este trabajo son superiores a los graficados por (Pérez, 1994), citado por (Juantorena et al., 2010), tanto para la altura significativa de la ola como para la velocidad máxima del viento. Para aguas profundas de la costa norte oriental (Pérez, 1994) determinó que para una vez en diez años la velocidad del viento sería de 25 m/s (90 km/h) y altura de la ola significativa de 4 m, mientras que en esta investigación para la misma probabilidad se obtuvieron valores de 125-130 km/h y 6 m. La diferencia está dada, como se había mencionado en la sección introductoria de este artículo científico, por el aumento en la frecuencia de los ciclones tropicales en esta región desde 2008, los que han incrementado a su vez los eventos de inundación costera, así como los episodios de vientos máximos y oleaje extremo desde mediados de la primera década del presente siglo (Hidalgo & Mitrani, 2015). El incremento de estos fenómenos antes mencionados no es exclusivo de esta zona del país, ya que para otras regiones del archipiélago cubano se ha determinado tendencias similares (Mitrani et. al., 2012 y 2016), producto del incremento de la actividad ciclónica en la Región IV, la cual incluye el Atlántico Norte, el golfo de México y el mar Caribe (Ballester et al., 2010).

CONCLUSIONES

Durante el período 1960-2018, los regímenes extremos de viento, oleaje e inundaciones costeras para la costa norte de la región oriental de Cuba ocurrieron al paso de los ciclones tropicales, así como por la combinación de las bajas extratropicales y los anticiclones migratorios durante el período poco lluvioso.
Para las ciudades de Gibara y Baracoa ocurren inundaciones costeras con alturas de la ola de 2.5 m y 3.5 m respectivamente, mientras que se espera para estos dos asentamientos al menos un evento de inundación ocurra una vez cada dos y cuatro años en ese orden. En el caso particular de Baracoa el peligro se acentúa aún más por la mayor exposición y vulnerabilidad que presenta esta urbe ante este tipo de evento meteorológico extremo.
Las distribuciones teóricas empleadas (Poisson para los eventos de inundación y Gumbel para los regímenes extremos de viento y oleaje) resultaron idóneas para las pruebas de bondad de ajuste X ² y Kolmogorov- Smirnov para niveles de significación del 5% y 1%, lo que permite aseverar que los cálculos para estas tres variables sean confiables y puedan ser aplicables a planes de contingencia y acciones de manejo costero a nivel provincial y local.
Las diferencias entre los períodos de retorno para los regímenes extremos de viento y oleaje para Cabo Lucrecia y Punta de Maisí no superan los 20 km/h y 1 m, sin embrago los intervalos de confianza son marcadamente diferentes debido a la mayor variabilidad existente en estas variables para Cabo Lucrecia.

AGRADECIMIENTOS

Se agradece a la dirección del Instituto de Meteorología y al Programa de Investigación “Meteorología y Desarrollo Sostenible del País” por permitirnos desarrollar el Proyecto “Proyección de las inundaciones costeras en Cuba” (2018-2021), en el marco del cual se obtuvieron los resultados que se presentan en este artículo científico, así como a todos los compañeros que formaron parte del mencionado proyecto. Además, se reconoce la colaboración de la MSc. Arisleydis Peña De la Cruz del CMP de Guantánamo por habernos facilitados los datos del viento máximo para la estación meteorológica de Punta de Maisí.
