En el último siglo, la meteorología se ha convertido en una ciencia de gran interés a nivel mundial debido a su alta importancia para el desarrollo y funcionamiento de disímiles actividades. Con el incremento del transporte aéreo y sus avances tecnológicos, la información actualizada del estado del tiempo se ha vuelto un servicio clave para garantizar la seguridad aeronáutica y el buen desarrollo de todas las operaciones. Por esta razón, las observaciones meteorológicas y los estudios climáticos de las variables meteorológicas para un aeropuerto resultan indispensables para la elaboración de los pronósticos de aeródromos.
De entre las principales variables meteorológicas de interés para la aviación, el viento destaca como uno de los factores de mayor relevancia para el correcto desempeño de las aeronaves y con un alto grado de complejidad para su pronóstico debido a sus particularidades muy locales.
Los estudios climatológicos sobre los regímenes y potencial del viento, son temas ampliamente tratados, pero solo unos pocos se han publicado vinculados al sector de la aviación. Para este estudio, fueron consultados los resultados obtenidos por Viedma en el año 2001 sobre el análisis del régimen de viento en el Aeropuerto de Barcelona y algunas investigaciones sobre la climatología de aeropuertos de Costa Rica (Stolz et. al, 2012; MINAE, 2016) donde se analizan todas las variables meteorológicas, pero para esta investigación resultaron de especial significación los análisis de viento.
El clima en los trópicos posee gradientes de temperatura y presión muy débiles, sin embargo, el viento es muy variable tanto en escala temporal como espacial. En Cuba, como parte de la zona tropical, el viento no suele tener velocidades muy elevadas (7km/h) y se considera en continua variación (Lecha et al, 1994), por ello para la aviación las variables meteorológicas que más influyen en el desempeño de las aeronaves son la dirección y fuerza del viento, fundamentalmente en las operaciones de despegue y aterrizaje.
En Cuba los estudios sobre el tema tienen tres enfoques principales: estudios de procesos sinópticos (Fernandez et al, 2005), para el aprovechamiento energético (Planos et al, 2012) y fenómenos extremos en la aviación (Torres, 2011; Espinosa, 2012). De estos tres trabajos, el de mayor relevancia para esta investigación constituye el análisis de procesos sinópticos, que permiten comprender y explicar, lo más acertadamente posible, las características meteorológicas y el porqué de sus comportamientos en cada período del año.
En el archipiélago cubano uno de los aeropuertos que en la actualidad está tomando mayor importancia es el Aeropuerto Internacional “Abel Santamaría” de Santa Clara. Por su relativa cercanía a La Habana, funciona como aeródromo alterno y muchos de los vuelos son desviados hacia allá, además de que la capital provincial (Santa Clara), es un atractivo turístico por su gran valor histórico.
En el año 2014, en colaboración con el grupo de redes de Empresa Cubana de Aeropuertos y Servicios Aeroportuarios (ECASA) y del Instituto de Meteorología (INSMET), comienzan a desarrollarse programas informáticos para la verificación de los pronósticos meteorológicos que se confeccionan en la Oficina Principal y de Vigilancia Meteorológica (OPVM) para cada aeródromo. Desde su implementación, la verificación de los valores de dirección del viento en el Aeropuerto de Santa Clara, solo se cumplió en el 52% de los casos, mientras que la fuerza del viento en un 77%. El Instituto de Aeronáutica Civil de Cuba (IACC) estableció en el año 2009, que el pronóstico del viento debe de tener una precisión mínima (±9km/h para la fuerza y 30º para la dirección) en un 80% de los casos, lo cual no se cumple para ninguna de las dos variables.
Con el conocimiento del comportamiento climatológico del viento, se contaría con una herramienta que aumentaría la precisión de los pronósticos en el Aeropuerto Internacional de Santa Clara, debido a que el meteorólogo pronosticador tendría el comportamiento medio del viento en todos los meses del año y bajo diferentes condiciones sinópticas. Por todo lo anteriormente planteado, el objetivo central de esta investigación es caracterizar el comportamiento del viento en el período 2011-2015, en el Aeropuerto internacional “Abel Santamaría” de Villa Clara.

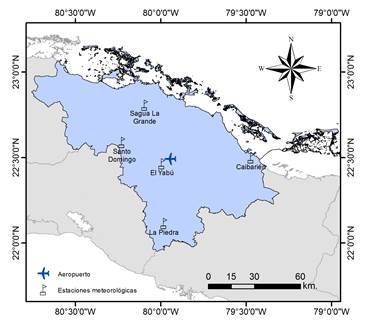

El aeropuerto se encuentra ubicado en la latitud 22° 29' 31" norte y longitud 79° 56' 36" oeste (Figura 1), con una elevación de103 metros sobre el nivel del mar (msnm) y una pista de aterrizaje identificada como 08/26 y que posee unas dimensiones de 3017 metros de largo por 45 metros de ancho.
Como se observa en la Figura 1, la provincia de Villa Clara cuenta con cinco estaciones meteorológicas: El Yabú, La Piedra, Caibarién, Sagua la Grande y Santo Domingo, las cuales se encuentran a diferentes distancias del aeropuerto (Tabla 1).
Todos los datos físicos y geográficos que se presentan de las estaciones fueron obtenidos en el Centro del Clima del INSMET mientras que los mapas sinópticos y los Estado General del Tiempo (EGT) fueron proporcionados por el Centro Nacional de Pronósticos del mismo instituto.
En el Anexo 3 de la Organización de Aviación Civil Internacional (OACI), se plantea que se deben utilizar series de datos meteorológicos de al menos 5 años (OACI, 2007) para la realización de los estudios climáticos para la aviación. En el caso del Aeropuerto Internacional Abel Santamaría, su serie de datos climatológicos posee una extensión de 5 años (período 2011-2015), aunque existen grandes vacíos que dificultan la realización de estudios climáticos, principalmente respecto al campo de vientos; por ello es de gran interés para la OPVM completar dicha serie.
La siguiente tabla muestra la proporción de los datos faltantes de cada año en el aeropuerto, donde se observa que existe un considerable número de datos ausentes tanto de dirección como fuerza del viento, lo que hizo necesario hacer un completamiento de dichos valores a partir de las estaciones del INSMET cercanas utilizando métodos numéricos de interpolación espacial.
Para mostrar más explícitamente los resultados se utilizan estadígrafos descriptivos (moda, media, mediana) y gráficos de cajas y bigotes (Boxplot).
Partiendo de las series de datos trihorarios de dirección y fuerza del viento de las estaciones meteorológicas seleccionadas de la provincia Villa Clara, se realizó un procedimiento de ordenamiento y validación de datos, analizando los faltantes de cada estación y los valores extremos y/o anómalos. Así también la selección de los datos trihorarios de la serie del aeropuerto y su correspondiente análisis, mostrando una ausencia de datos de más de un 50%.
Mediante el lenguaje de programación Python se implementó el método Funciones de Base Radial (RBF), donde se obtuvieron los datos faltantes de las series del aeropuerto, y se realizaron comparaciones con la escasa serie de valores reales que se pose en el aeródromo. Igual procedimiento se efectuó con el método del vecino más cercano y se compararon los resultados de ambos métodos con el objetivo de elegir el más exacto.
El algoritmo del vecino más próximo fue, en las ciencias de la computación, uno de los primeros algoritmos utilizados para determinar una solución para el problema del viajante (responde a la siguiente pregunta: Dada una lista de ciudades y las distancias entre cada par de ellas, ¿cuál es la ruta más corta posible que visita cada ciudad exactamente una vez y regresa a la ciudad origen?). Este método genera rápidamente un camino corto, pero generalmente no el ideal (Blanco, 2013).
Las funciones de base radial son de la forma:
Donde se tiene de base R y cuyos valores dependen únicamente de las distancias de los puntos del dominio y los de referencia ; las constantes son los pesos de las funciones base. (Velásquez et al, 2009)
Según Colmenares (2014), las RBF se usan para generar superficies suaves a partir de un gran número de puntos de datos. Las funciones producen buenos resultados para superficies con una variación suave como la elevación. Sin embargo, las técnicas no son adecuadas cuando se producen cambios grandes de los valores de la superficie en distancias cortas o cuando se sospecha que los datos de la muestra son proclives a los errores de medición o a las incertidumbres.
En el caso de esta investigación se tiene en cuenta que el aeropuerto se encuentra rodeado de un relieve con características muy singulares, que varía desde elevaciones de más de 100m hasta terreno cenagosos, lo cual afecta significativamente el régimen de vientos locales, por lo que a pesar de que a solo 6 km del aeropuerto se encuentre la estación El Yabú, esta posee un régimen de viento totalmente diferente. Para poder tomarla decisión de eliminar la serie de datos de esta estación durante la interpolación, se realizaron pruebas con los resultados obtenidos después de aplicar ambos métodos, los cuales que distaban mucho de los reales. Por lo tanto, con el fin de disminuir los errores de la interpolación, se elimina su serie de datos climatológicos.
El viento que prevalece en un rango de tiempo puede ser representado por medio de una rosa de los vientos, la cual indica el porcentaje de tiempo en el que el viento sopla de diferentes direcciones. La gráfica consiste en utilizar barras o extensiones que van desde el centro de un círculo hacia un punto determinado que ilustra la dirección del viento, la longitud de cada extensión indicará el porcentaje de tiempo en el que el viento se dirigió hacia esa dirección (Ahrens, 1998).
Estas mediciones de dirección del viento pueden presentarse ya sea en forma gráfica o tabular presentando los datos en ocho direcciones primarias y ocho secundarias.
La dirección del viento se puede ilustrar en grados como en una circunferencia con sus 360º. Estas direcciones están representadas por números los cuales varían de acuerdo a las manecillas del reloj iniciando con 360º en el norte, teniendo el este con 90º, el sur con 180º y el oeste con 270º. También existen otras direcciones como Noreste a la que pertenecen los 45º y así obtener los grados correspondientes a las demás direcciones del viento. La calma se expresa como 0º de dirección del viento y 0km/h en la dirección-.
En el caso de los valores reales de dirección y fuerza del viento se realizó una comparación con los obtenidos, debido a que el método RBF arroja solamente valores numéricos en sus resultados, y se tenían 1326 casos donde los valores de dirección del viento real resultaban ser variables débiles. Para comprobar cuan correcta estaba la interpolación se analizó el valor de velocidad del viento que se obtuvo mediante el RBF en comparación con el que se posee de la serie real del aeródromo donde existían registros de vientos variables débiles (VRB).

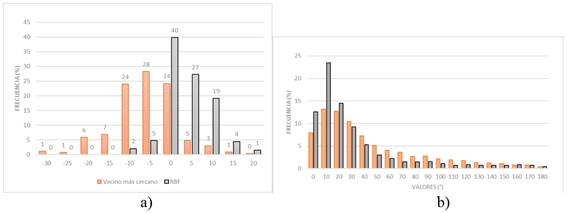

En primer lugar, se realiza una comparación de los resultados obtenidos en el completamiento de datos utilizando los dos métodos de interpolación (VMC y RBF) con respecto a los valores reales de fuerza del viento del aeropuerto, tal como se muestra en la Figura 2a). El método VMC muestra una mayor frecuencia de valores de fuerza del viento inferiores respecto a los registros originales (desde valores 30km/h menor que el valor real que se posee hasta 20 km/h por encima del mismo); mientras que con el RBF el resultado es más próximo a la serie real (variaciones menores de 10km/h por debajo del valor real y hasta 30 km/h mayores que el mismo). En el caso del RBF, el 91% de las diferencias se concentran entre variaciones menores a 5km/h y hasta 10km/h por encima del valor real; de manera general el método obtiene valores de viento superiores a los reales, pero con mejor precisión que el VMC.
Algo similar ocurre Figura 2b donde se realiza la misma comparación pero respecto a los valores dirección del viento. Los valores obtenidos con el método RBF coinciden con los reales en un 12,6%, superando a los conseguidos a través del vecino más cercano (7,97%), mientras que las diferencias de 10° a 30° entre los valores reales y los obtenidos mediante el RBF constituyen el 78,1% del total
En el caso de los VRB se obtiene que 1322 casos o sea el 99,7%, se encuentran en el rango de velocidad del viento de 0 a 9 km/h, lo cual demuestra la fidelidad de los valores obtenidos mediante la interpolación del método RBF.
Teniendo la serie de datos completa mediante el método RBF, se analiza nuevamente la fidelidad del método, obteniendo los coeficientes de correlación, que para la fuerza del viento es de 0.8 y para la dirección de 0.7. Partiendo de estos resultados, se puede afirmar que los datos calculados se aproximan a los datos reales con un nivel de confianza del 95%.
En la rosa de los vientos (Figura 3) para el Aeropuerto Internacional “Abel Santamaría” durante el período 2011-2015 se observa que el viento predominante es de dirección Este, distribuido entre el I y II cuadrante, y una velocidad media de 7 km/h. La velocidad media máxima alcanzada es de 13 km/h con un rumbo ENE. En estudios anteriores en la provincia de Villa Clara los resultados obtenidos de la dirección del viento predomínate hacia el Este son coincidentes (Lecha, 1977).

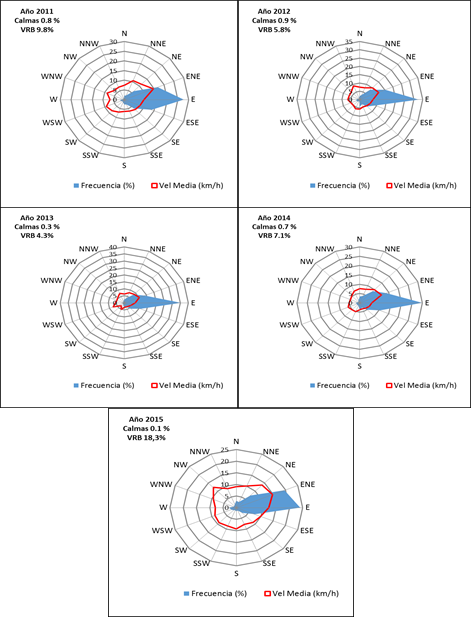

Al realizar el análisis por año se obtuvieron resultados muy similares con algunas variaciones principalmente en la intensidad (Figura 4). En el año 2011 la dirección de viento se mantuvo con rumbo Este principalmente, con aproximadamente un 10% de vientos variables débiles y una velocidad máxima media de 15 km/h en dirección Este Nordeste, como indica la Figura 4a. Durante el año 2013 aumentó la frecuencia del viento predominante del Este, siendo de aproximadamente un 35% (Figura 4c), la frecuencia más significativa en todo el período de estudio. Pero el año 2015 (Figura 4d) ocurre una mayor distribución de las direcciones del viento, donde varía desde el Nordeste hasta el Este Sudeste. Existe casi un 20% de vientos variables débiles, siendo el año 2015 el que mayor cantidad registra.

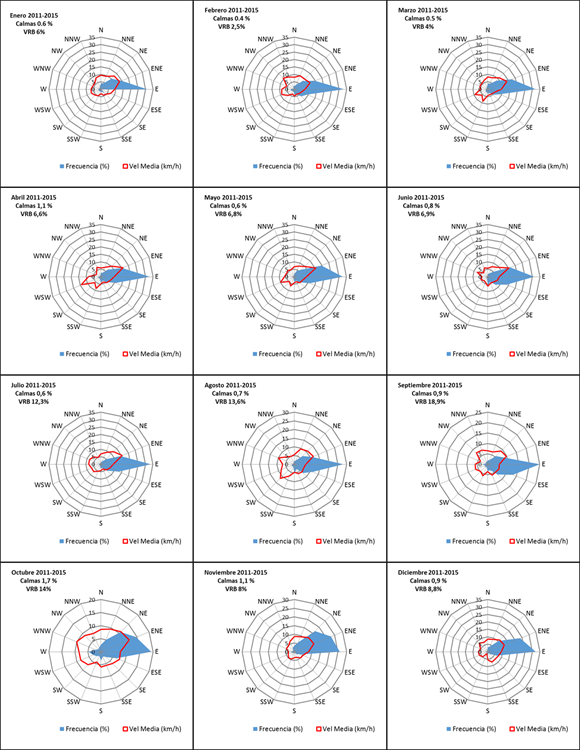

Después de realizado el análisis por años resulta necesario analizar la marcha anual de la dirección y la fuerza del viento (Figura 5) para conocer el comportamiento medio de estas magnitudes. En la mayoría de los meses el rumbo predominante es el Este, variando desde el Nordeste hasta el Sudeste, destacándose el trimestre noviembre - diciembre - enero, donde los rumbos predominantes varían solamente desde el Nordeste hasta el Este.
El mes de septiembre posee la mayor cantidad de los rumbos del viento con componente Sur y un gran número de registros con vientos variables débiles, siendo los mayores de todos los meses del año.

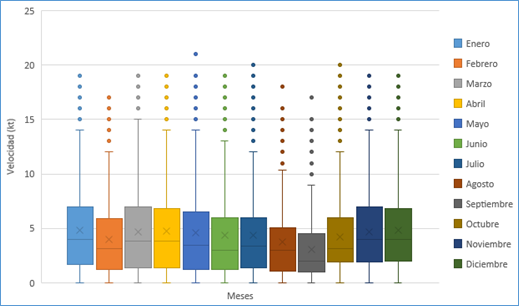

En el caso de la fuerza del viento (Figura 6) se destaca el mes de enero, el cual es muy similar al bimestre noviembre y diciembre, el 60% de los valores oscilando entre 4 y 13km/h como ocurre también en el análisis de dirección del viento.
En el mes de mayo se encontraron los mayores valores de velocidad, sobrepasando los 19km/h lo que representa el 11,7%. Por otro lado, el mes de septiembre se muestra con menores valores de velocidad, no sobrepasando los 9 km/h, excepto un 2% que sobrepasan los 19km/h.
Los datos extremos de la serie incluyen valores de la fuerza del viento entre 28 y 37 km/h, lo que representa el 2.2% de la misma. De ellos el 58% de los casos corresponde a días donde existía una fuerte influencia anticiclónica, teniendo registro de valores de velocidad del viento en el aeropuerto de 32km/h.
Los frentes fríos representan el 16% de los valores extremos de la serie, existiendo casos donde se alcanzaron valores de 35km/h, debido a que existen frentes fríos que se desplazan desde el occidente de Cuba hasta la región central, para luego disiparse en su extremo sur sobre la región oriental, manteniendo una fuerte componente Norte de los vientos y un aumento de su intensidad a su paso.
En el caso de los ciclones tropicales, estos representan solo el 14% de los valores extremos de velocidad del viento, pero constituyen los más notables, registrando datos que oscilan entre los 33 y 37 km/h. Cabe aclarar que estos sistemas ciclónicos no afectaron directamente sobre el aeródromo, pero sí tuvieron alguna influencia sobre el comportamiento medio del viento. En el período 2011-2015, los dos ciclones que más alteraron la serie de valores de fuerza del viento fueron el Huracán Irene y el Huracán Sandy, alcanzando valores de 33 y 37 km/h respectivamente.
En último lugar las hondonadas y los centros de bajas presiones, que representan el 12% de los valores extremos, donde destacan valores de 35km/h. Por lo general esta situación sinóptica muestra persistencia durante todo el día resultando alta la probabilidad de lluvias en gran parte del país, con vientos del Sudeste al Sur, sobre todo en la región central.

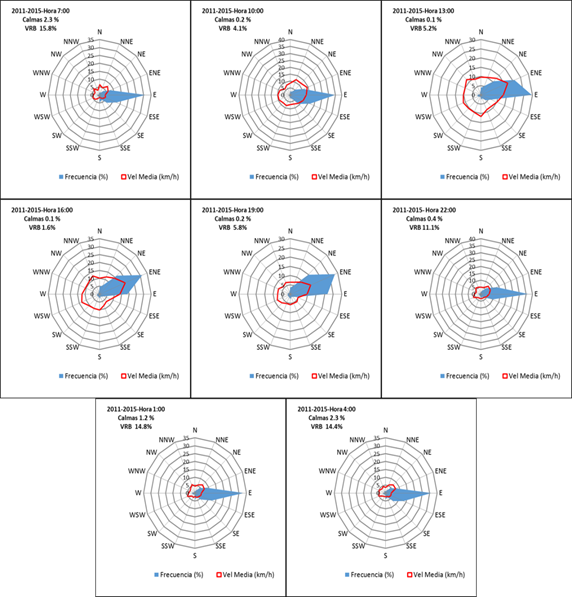

Resulta además de gran interés para la aviación el conocimiento de la dirección y fuerza del viento en todos los horarios del día por lo que se realiza un análisis de las rosas de los vientos confeccionadas según los horarios locales(Figura 7) en los que se realizan las mediciones trihorarias. Se observó que exceptuando las 1600 y las 1900 hora local, donde el rumbo predominante es el Este Nordeste, en el resto de los horarios la dirección es de componente Este mayoritariamente. Pero en el caso de las mayores velocidades del viento se mantiene cuando el rumbo es Este - Nordeste.

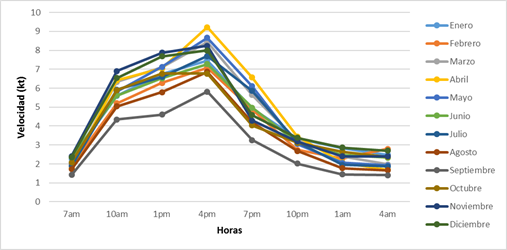

Entre los factores que determinan la intensidad del viento se encuentran el gradiente de temperatura y el de presión, por lo tanto, al amanecer las temperaturas son menores, pero en la medida que avanza el día, el calentamiento diurno aumenta la actividad convectiva, y con ello aumenta gradualmente la velocidad del viento (Figura 8), obteniendo una velocidad máxima aproximadamente a las 4pm.
Mientras que en la madrugada los procesos convectivos tienden a disminuir y existen mayores condiciones de estabilidad, por lo que generalmente la velocidad del viento disminuye, registrando un mínimo a las 7am. Esto es de vital importancia ya que la mayor cantidad de operaciones aéreas se realizan en horarios diurnos.
El método de interpolación espacial Radial Basic Function (RBF) ofrece una mejor aproximación a los valores reales de dirección y fuerza del viento en el Aeropuerto Internacional “Abel Santamaría” de Santa Clara.
La componente predominante del viento es del Este con una intensidad media anual de 7km/h, variando hacia el Noreste durante el período de noviembre a febrero, coincidiendo con los meses invernales y presencia de sistemas frontales. La velocidad media máxima se alcanza hacia el Este Nordeste con una media de 15km/h.
Durante los meses de julio a octubre los valores de vientos débiles son superiores al 12%, destacándose el mes de septiembre donde los registros son mayores, correspondiendo este comportamiento a la débil influencia anticiclónica en la temporada.
En la marcha diaria del viento, los mínimos de velocidad se observan a las 0700 (4km/h) y los máximos a las 1600 hora local (15km/h), mostrando la relación con el gradiente de temperatura y presión, así como con el aumento de actividad convectiva en la tarde y la estabilidad atmosférica durante la madrugada.
